目的

アンプとスピーカーが増えてきてしまい、配線での切替が大変になってきたので切替器を作製しようと思い立った。アンプに切替はリレーを使用する。スピーカーはスイッチを使用。

アンプ切替器を作製する。

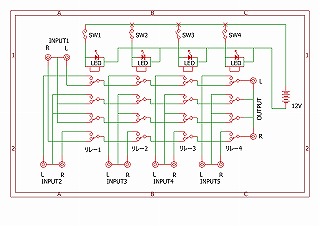

図面

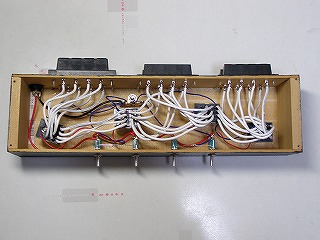

配線を終えたところ。ぐちゃぐちゃだが、動けばOK。枠は、木で作った。

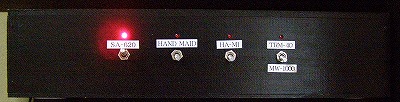

出来上がった。色は黒で塗装。（家にあったペンキがこれしかなかったため）かかった費用
リレー　パナソニック電工　AHJ3241x4：1,220円
赤色LEDx4：在庫品
スイッチx4：720円
スピーカ端子x6：1,080円

スピーカー切替器を作成する。

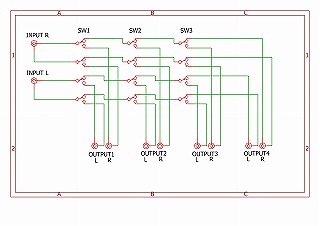

図面

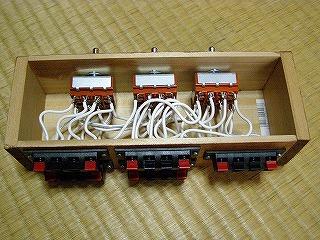

配線を終えたところ。ぐちゃぐちゃだが、動けばOK。枠は、木で作った。

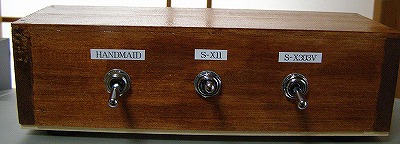

色はニス塗りで終わり。かかった費用
スイッチx3：2,955円
スピーカ端子x5：900円
