目的

以前作製したパワーアンプを改造する。ボリュームをコントロールアンプに付け替え、ケースを横長に変更する。ケースは以前のものをそのまま利用。

なお、組み立て・調整は自己責任の上で行ってください。

作製

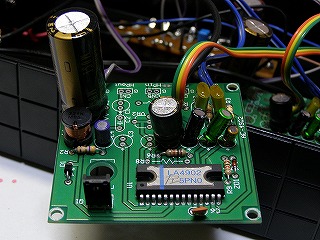

今ついているボリュームを外し、内部のボリュームに付け替える。

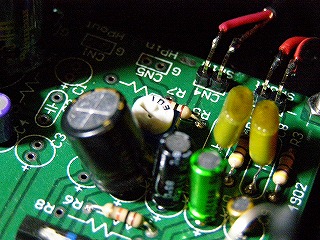

もともと半固定抵抗をつけるところに、ボリューム用に配線をしていたが、ここを元の半固定抵抗をつけた。

RCAピンジャックを3.5ステレオジャックに変更。

電源は、途中のユニットを外し直接接続。

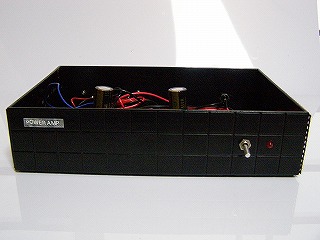

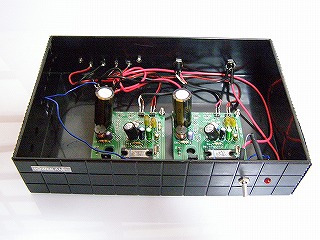

完成。上から見たところと前から見たところ。

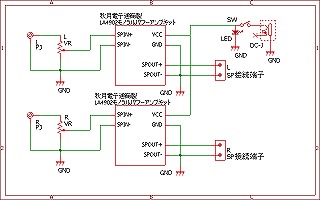

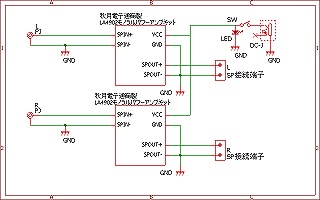

かんたんな回路図。左が最初に作製した回路、右が変更後。
