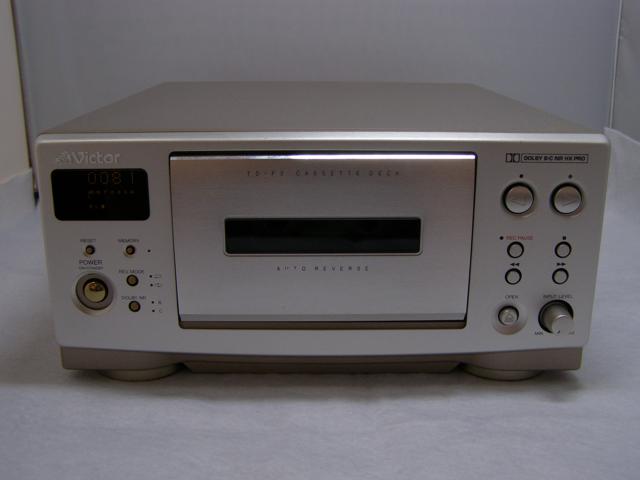

VICTOR TD-F3を購入

 「音出し確認はスイッチに反応がなく動作確認を行う事が出来ませんでした。」とあった。確かにパワースイッチを押しても電源が入らない。


なお、改造・調整は自己責任の上で行ってください。

原因を探る。

フロントパネルをコントロールする基板を交換してみた(TD-F1と互換がある)が治らない。今度は写真の基板を交換してみた。正常動作するようになった。パワースイッチがいかれていたみたいだ。後日交換してみよう。

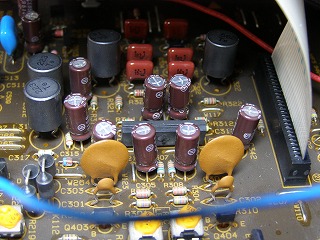

オペアンプ

オペアンプはTD-F1はSIPタイプのBA15218だったがTD-F3は4580LDを採用している。

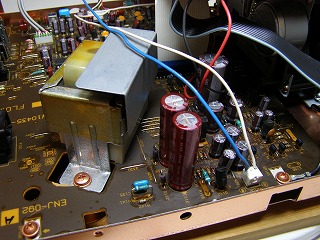

内部

TD-F1に比べて高級な電解コンデンサを使用している。また、電源部も強化されている。
